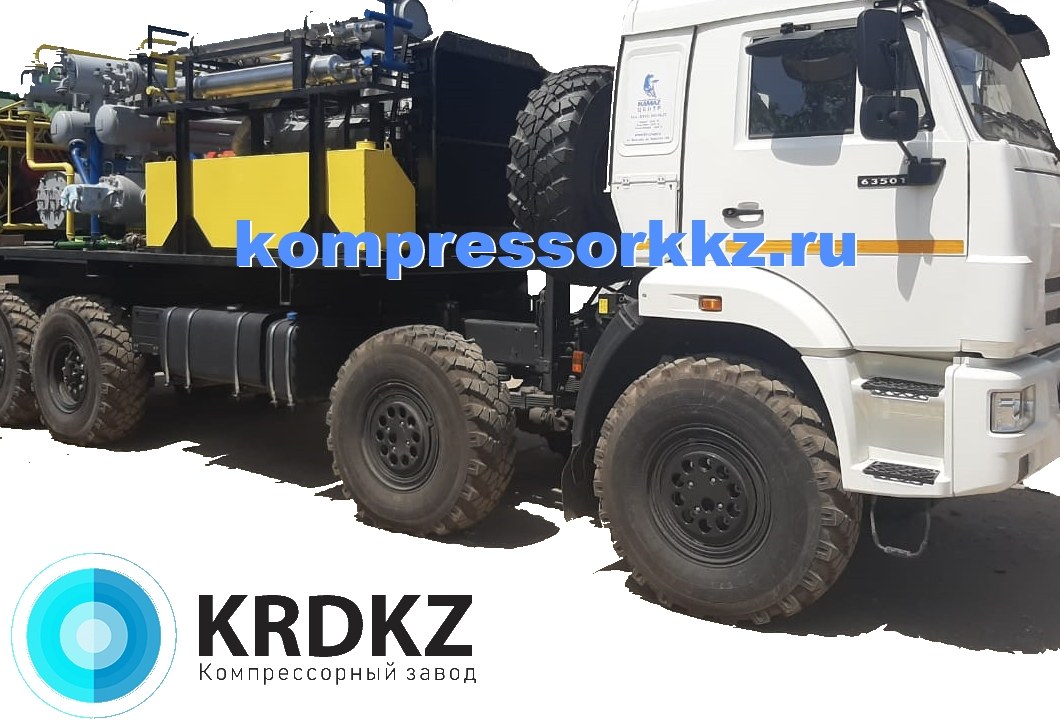

Компрессор СД-9/101

880,000

Компрессор СД-9/101 – мощный агрегат, в котором давление вырабатываемого воздуха доходит до 100 atm при производительности перекачиваемого воздуха до 9 м3 в минуту. С такими техническими характеристиками данная установка может применяться в ведущих промышленных сферах, таких как строительство, бурение, производство мясной/молочной продукции.

Одно из основных преимуществ данного компрессора заключается в отсутствии зависимости от климатических и температурных перепадов. Механизмы компрессора обрабатываются специальными маслом, которое дает возможность запускать компрессор сразу, без дополнительного подогрева даже при морозах (-30 С).

Описание

Компрессор СД-9/101

Давление конечное, (атм.) 100
Климатическое исполнение УХЛ4
Масса, (кг) 19500
Мощность (Л.С.) 300
Номинальная производительность, (м³/мин) 9
Шасси КамАЗ, УРАЛ, КрАЗ
Сжимаемый газ Воздух

  • Дизельный двигатель 300 л.с.
  • Шкаф автоматики и управления компрессором ШУ-СД-9/101
  • Компрессор 2ВМ2,5-6/101
  • Комплект ЗИП СД-9/101
  • Пульт выносной СД-9/101
  • Блок охлаждения (9/220)
  • Холодильник IV ст.
  • Фильтр тонкой очистки
  • Блок охлаждения ИГШП 06.5116.001-02
  • Холодильник (ХМР-1)

Наименование по чертежу Наименование детали
СД1.01.01.191 Вал
СД I.01.01.192 Шестерня
43.42.87.015.07.00.005 Пружина
43.42.87.015.09.00.001 Полумуфта
43.42.87.015.10.03.003 Термогильза
43.42.87.015.10.07.003 Переходник
43.42.87.015.10.13.000 Клапан обратный возд.
43.42.87.015.11.00.001 Вал
43.42.87.015.11.00.001-01 Вал
43.42.87.015.12.01.500 Клапан мембранный
43.42.87.015.12.02.000 Пульт выносной
43.42.87.015.12.05.000 Кабель соединительный
43.42.87.015.38.00.000 Манифольд
43.42.87.015.40.00.000 Манифольд (без клапана Ду 15)
43.42.87.015.42.00.000 Манифольд
43.42.87.015.51.01.000 Рычаг
43.42.87.018.12.01.000 Пульт управления
43.42.87.019.00.00.014 Вал карданный
43.42.87.019.03.00.000 Полумуфта
43.42.87.019.04.00.000 Рама компрессора
43.42.87.019.05.00.001 Шкив
43.42.87.019.05.30.000 Колесо рабочее вентилятора
43.42.87.019.05.30.100 Лопасть
43.42.87.019.06.00.000 Водяной насос
4342.87.019.07.00.000 Привод включения муфты сцепления
43.42.87.019.10.00.000 Ролик натяжной
43.42.87.019.12.00.000 Коллектор
43.42.87.019.05.00.000 Блок охлаждения (9/220)
43.42.87.019.44.00.000 Холодильник IV ст.
43.42.87.019.72.00.000 Фильтр тонкой очистки
43.42.87.019.75.00.000 Блок охлаждения
ИГШП 06.5116.001-02 Холодильник (ХМР-1)
ИГШП 30.2541.011 Манифольд (нерж.)
КС-16/100 8-2-3 Фланец
КС-16/100 9-1-4 Прокладка
КПУ-16/100 3-3-2 Колесо
АУЗС-2М-131 5-2-8 Шайба
АУЗС-2М-131 5-2-9 Фланец
АУЗС-2М-131 5-2-12 Гайка
АУЗС-3 3А-2 Прокладка
